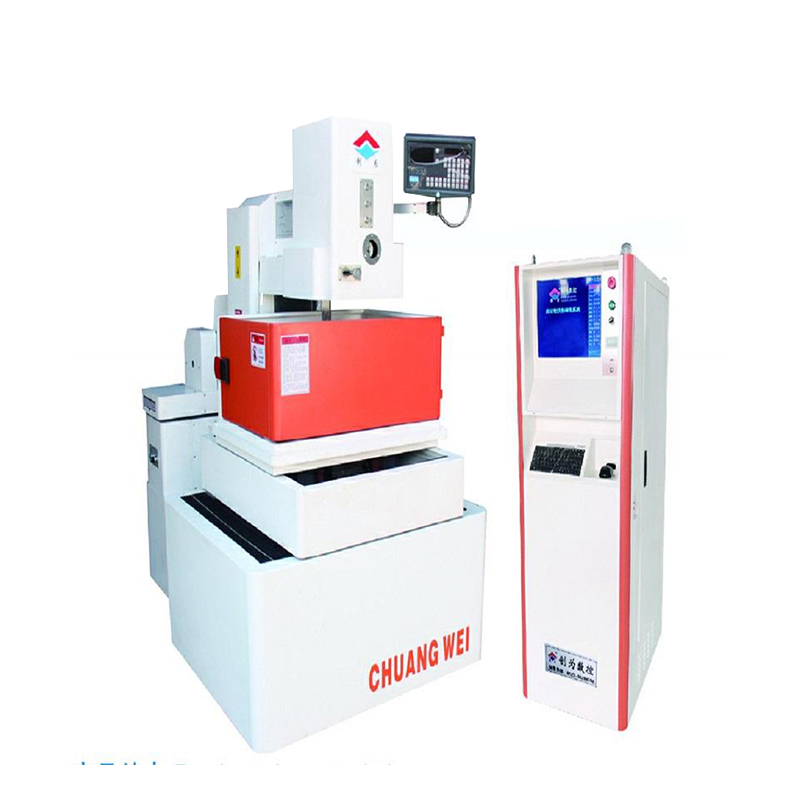

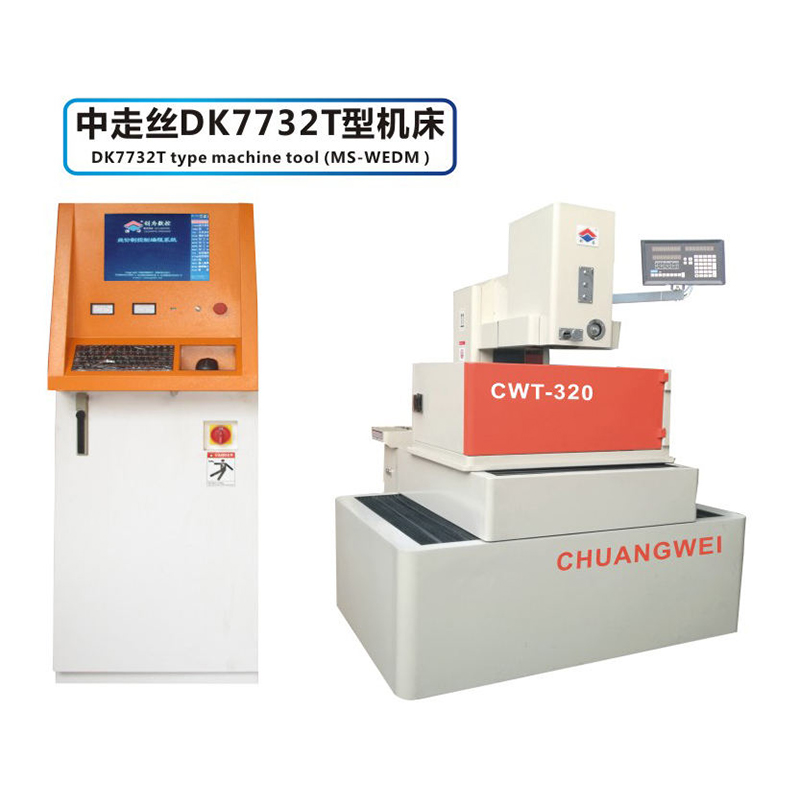

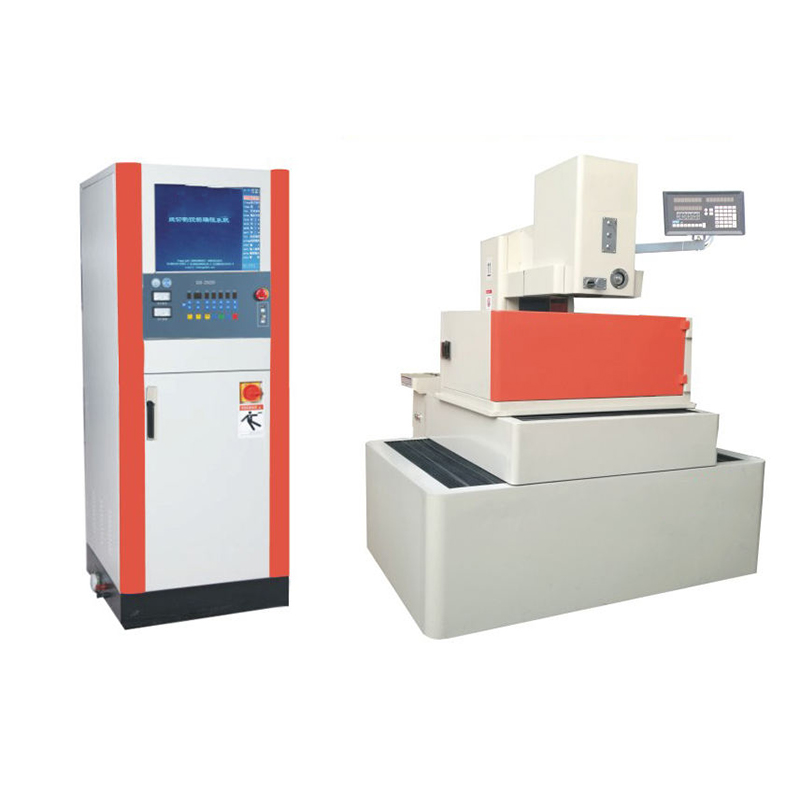

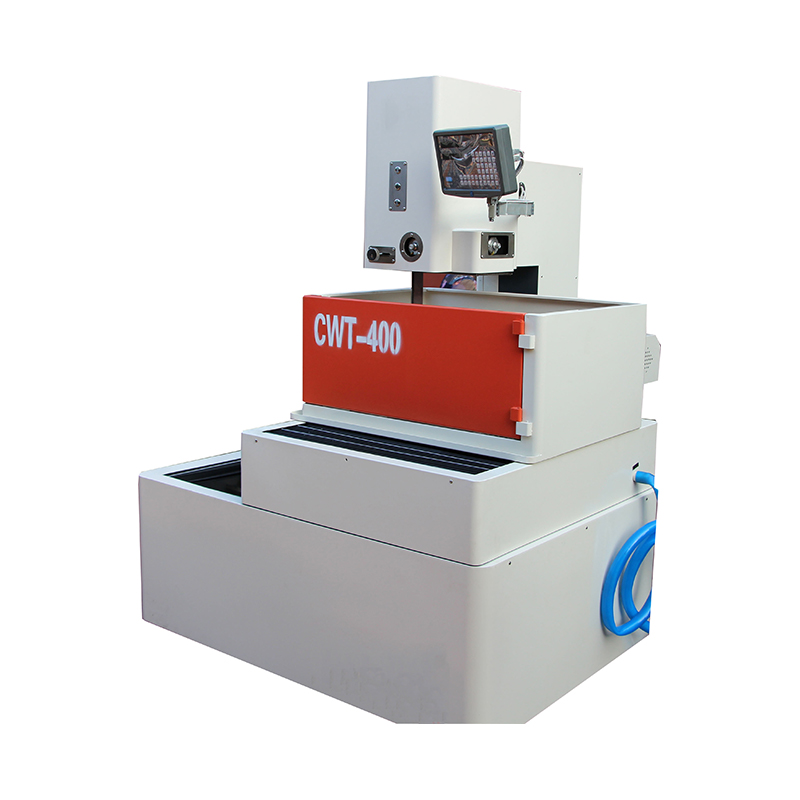

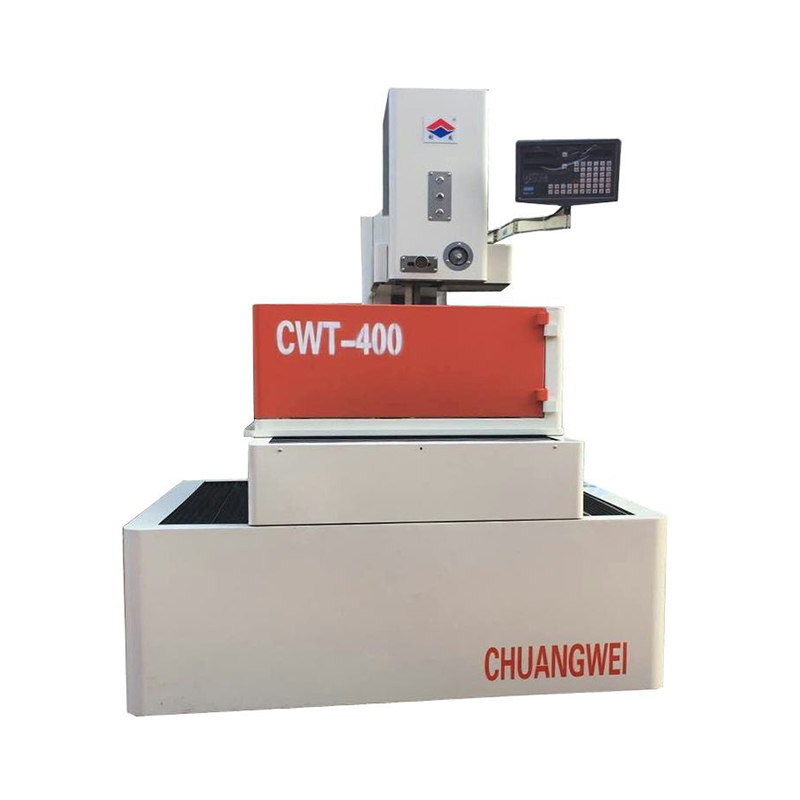

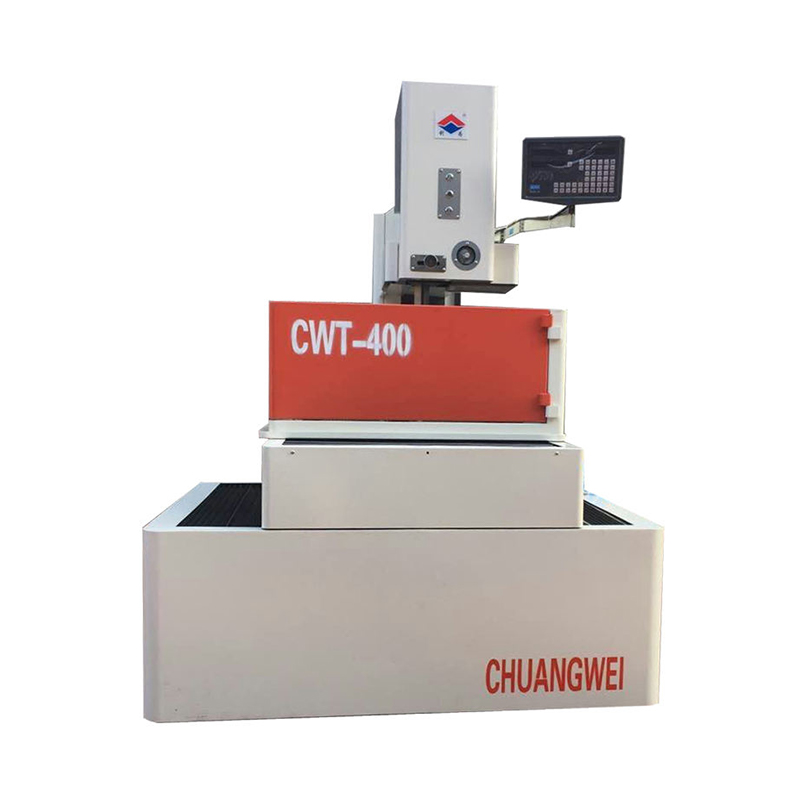

DK7732 T-typ servo anti-resonans CNC Wire EDM Medium-hastighet skärmaskin

1. Maskinverktygssäng: Antar duplexlåda av T-typ. Den huvudsakliga lastbärande strukturstödsbriften ansluter vagnen, trådstället, trådtransportytan, bildar en stabil hel hela kombinerade T-typ linjer, ytor och kroppar, plastsandgjutning-uppförande styvheten och stabiliteten i den övergripande maskinens kropp och flatheten hos referensytan garanteras i dynamiska och statiska förhållanden, vilket ökar belastningsvikten.
2. Arbetsbänkvagnsdel: Vagnen antar en konkav och konvex fast, fältformad förstärkningsribbningsstruktur, plastsandgjutningsstabil organisationsstruktur, inte lätt att producera formfel (deformation). Bollskruven och linjär guide är utformade för att installeras på samma basreferensplan för att förbättra monteringspositionens noggrannhet och eliminera monteringsfel (.
3. Trådställets del: Kolumnen använder en c-typ boxstruktur. Den övre delen av kolonnen av C-typ (övre trådställ) och den nedre trådhyllkroppen är relativt fasta trådställ, som är styva och inte lätta att resonera; Den numeriska kompressionsfjädermekanismen för trådhjulmonteringen säkerställer balansspänningen för molybdentråden; Den fyrkantiga styrstångens lyftmekanism använder en maskutrustning, en spiralformad växelmekanism och en 900V-guide och en V-formad skjutreglage för att dra åt och låsas, vilket kan pålitligt och bekvämt justera skärningshöjden (elektriskt); Den övre vattensprayanordningen består av en vattensprayplatta och en trådstyrning, som är ansluten till botten av fyrkantig styrstång för att stabilisera vibrationen i molybdentråden och hjälpa den övre vattensprayplattan att helt spraya kylvätskan på bearbetningsdelen.
