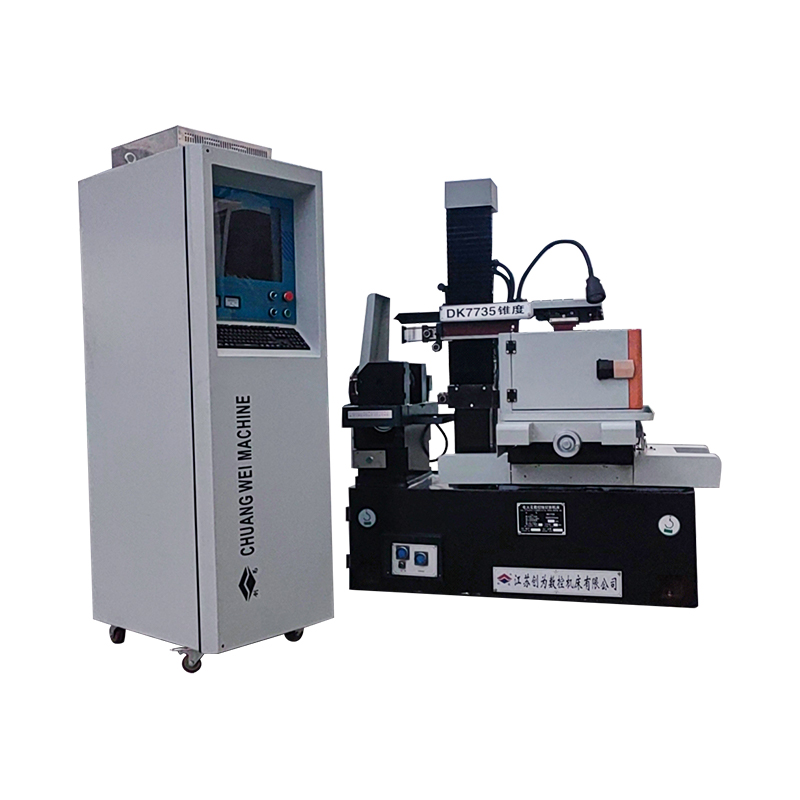

DK7745FZ Hög Precision Steg CNC EDM Wire Cutting Machine

1 、 Maskinbädden är gjord av harts sandgjutning, efter den andra härdningsdeformationen är liten och hög styrka.
2 、 Med stabil prestanda, hög utgångseffekt, snabb skärhastighet, hög ytfinish, låg förlust av molybdentråd och så vidare. Ultra-låg molybden-trådförlust, minskar behandlingskostnaderna avsevärt.
3. Integration av programmering och kontroll: Komplex grafik kan konverteras till DXF genom CAD, realtidsspårning av bearbetningsgrafik och en mängd olika bearbetningsstatus, men har också ett minne av strömavbrott, kortslutning tillbaka, trasig trådskydd, automatisk avstängning, godtycklig vinkelrotation och andra funktioner.
4. Anta varumärkestrådskurande specialfrekvensomvandlare för att styra trådtransportmotorn, oändligt variabel hastighetsreglering, med induktionsomkopplare Kontaktlös omvändning, ingen gniststörning vid omvändning, inget omvänd brus, slät motorisk drift, förbättring av tillförlitligheten och säkerheten för maskinverktyget.

Den grundläggande principen för EDM -trådskärning är att använda verktygselektroden för att utsläpp av puls på arbetsstycket för att uppnå bearbetningen, EDM -trådskärningsbehandling behöver inte göra formelektroden, användningen av fin metalltråd (vanligtvis kallad molybdentråd) som verktygselektrod. Den positiva polen för pulsströmförsörjningen är ansluten till arbetsstycket, och den negativa polen är ansluten till molybdentråden; Molybdentråden rör sig fram och tillbaka med en viss hastighet, och den kommer kontinuerligt in och går ut ur urladdningsområdet; Samtidigt sprayas ett flytande medium mellan molybdentråden och arbetsstycket. Så länge operatören effektivt styr hastigheten och banan för molybdentrådens rörelse mot arbetsstycket, kan den nödvändiga formen och storleken på arbetsstycket skäras. Banan för arbetsstyckets rörelse bildas av X- och Y -rörelserna i koordinattabellen (två kontrollerade stegmotorer i längsgående och tvärgående riktningar).
Huvudmaskinen i DK-serien CNC Wire-Cutting Machine Tool består av en säng, arbetsbord, trådtransportanordning, trådram, kylvätsketank, elektriska apparater, tillbehör, tillbehör och andra komponenter. Det är baserat på sängen och bordet, trådbäraren och trådramen är installerade på samma basyta på sängen.
Följande introduceras separat:
1） säng
Sängen är ett sandgjutjärn av lådan, som är en hel gjutstruktur, vars övre del är monterad på arbetsbordet, trådlagringscylinder, trådram, belysning och andra komponenter.
2） Arbetsbordet
Arbetsbordet består huvudsakligen av en arbetsbord, mellersta dragplatta, kulskruv och växellåda med variabel hastighet, etc. Den längsgående och tvärgående rörelsen på dragplattan antar bollstyrningsstrukturen, respektive av stegmotorn genom två par motståndskörningsskruvar för att uppnå rörelsens rörelse. Kulskruven har fördelarna med hög överföringsprecision, hög effektivitet och lång livslängd.
(3) Silktransportanordning
Trådlagringscylindern består av en tunnväggig ihålig cylinder. Motor genom kontakten för att driva lagringscylinderrotationen, medan lagringscylindern återförsörande rörelse från växelhastigheten efter skruven för att driva trådtransportanordningen dragplatta.
Den frekventa riktningsändringen av trådlagringscylindertdragplattan styrs av en uppsättning induktiva switchar, vilket är enkelt och känsligt i drift, och vänster och höger stötfångare är utrustade med en överbelastningsförsäkringsanordning, som stänger av strömmen på trådtransportmotorn när den induktiva omkopplaren inte ändrar riktning.
4） Wireframe
Molybden -tråd är som ett stängt drivrem, drivet av rullen för att arbeta fram och tillbaka, rader med hjul och ett par ledande hjul vid molybdentråden lindad runt operationens cykel.
Guidhjulet antar en förseglad sektion av molybdentråd vertikalt.
5） Kylvätsketank
Vattenpumpen skickar arbetsvätskan till bearbetningsområdet, slaggen ackumuleras i den smutsiga lådan, som måste rengöras regelbundet, och den arbetande kylvätskan använder DX-1 saponifierad vätska.
6） Tillbehör
① Fixtur: grupper av fixturer för att fixa den platta formen eller cylindriskt arbetsstycke, avdelningen för tryckplattskruvstruktur, med T-typskruvar för att fixa fixturen på arbetsbordet.
② CREM: Används för att linda siden roterar silkförvaringscylindern.
③ Tätt trådhjul: Används för manuell spänning av molybdentråd.
