1, den grundläggande principen för EDM-trådskärningsbehandling:

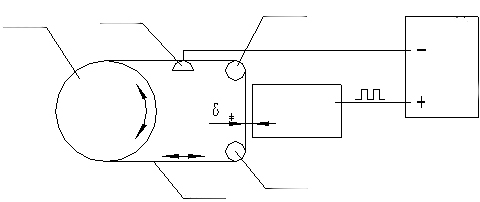

EDM -trådskärning, pulsutsläpp mellan elektrodtråden och arbetsstycket, som visas i figur ett. När du kommer till en elektrisk puls, mellan elektrodtråden och arbetsstycket, producerar en gnistutladdning, i mitten av urladdningskanalen, temperaturen omedelbart upp till 10 000 ℃ eller mer, en hög temperatur så att arbetsstycket metall smälter, för att uppnå syftet med att skära metall.

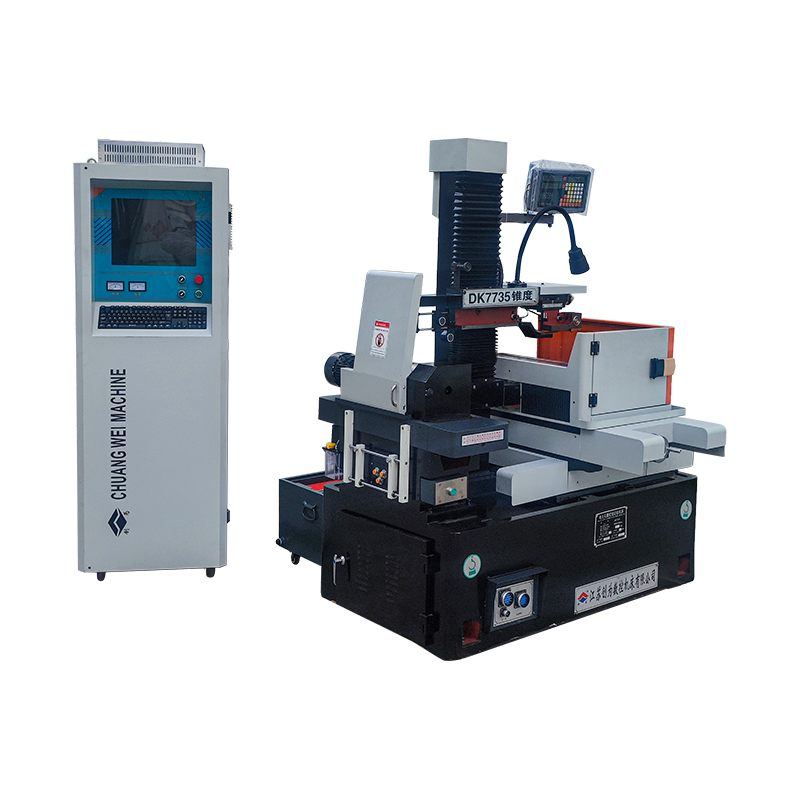

2, sammansättningen av maskinverktyget:
Maskinverktyget består huvudsakligen av en arbetsbord, trådtransportmekanism, trådram, arbetsvätskesystemets elektriska och numeriska kontrollsystem och andra delar.
(1) Arbetsbord
Arbetsbordet används för att klämma fast arbetsstycket för att behandlas för att uppnå behandling av automatisk utfodring. Det består främst av en övre och nedre tvärdragsplatta, precisionskulskruv, återfallsfri växel och guidesväg. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision of the requirements av det höga och har en viss grad av styvhet och slitmotstånd. Viss styvhet och slitmotstånd.

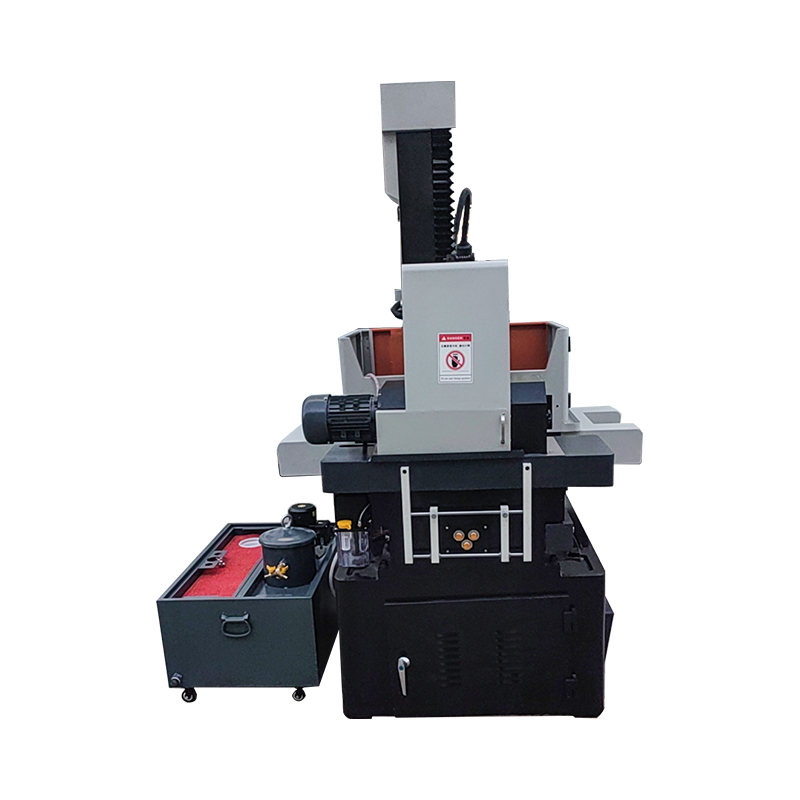

(2) trådtransportdelar
Trådtransportkomponenten används huvudsakligen för att driva elektrodtråden enligt en viss linjär hastighetsrörelse och elektrodtråden är snyggt lindad på lagringsfatet, trådtransportmekanismen består av en motorförvaringsfat, övre och nedre dragplatta, synkron bälte, omvändningsanordning och andra komponenter.
Dess grundläggande krav är:
① Lagringscylindern å ena sidan roterande rörelse, för att säkerställa att elektrodtråden i lagringscylindern är ordnad.
② Den radiella utgången och axiell utgången av lagringscylindern bör vara liten.
③ Cylinder ska roteras framåt och bakåt.
④ Trådlagringsmekanismen ska isoleras från sängen.
⑤ Den tråd som transporterar delen antar ett stängt lock för att förhindra att arbetsvätskan stänker.
(3) trådramdelar
Trådreldelarna består huvudsakligen av kolumner, en övre och nedre utskjutning, ett styrhjul, ett avsmalnande huvud och andra komponenter. Trådramkomponenten och trådlagringscylinderkomponenten bildar tillsammans rörelsessystemet för elektrodtråden. Huvudfunktionen för trådramen är att stödja elektrodtråden när den rör sig med en stabil linjär hastighet och att hålla den arbetande delen av elektrodtråden i en viss geometrisk vinkel mot bordsplanet.
Den avsmalnande enheten (dragplatta av tvärtyp monterad på den övre utskjutningen) kan säkerställa att bearbetningsarbetsstycket uppnår 6 °/80㎜.
(4) Sängkomponenter
Sängen är en hel fyrkantig lådestruktur, därmed är styvheten och styrkan bra, vars övre del är utrustad med borddelar, trådramdelar och trådtransportdelar, och den nedre delen är utrustad med en fungerande vätsketank och elektriska delar av maskinverktyget, som inte bara är säkert utan också bidrar till förbättringen av den operativa miljön.
